간이수전설비 - 파워퓨즈 PF

이제 ASS를 따라 오면 PF 파워퓨즈가 있다.





파워퓨즈는 말 그대로 퓨즈로서 한번 차단되면 교체를 해야한다.





PF는 먼저 한류형과 비한류형으로 구분된다.







'밖' 즉 외부에서 '비'를 맞으면서 설치되있는 퓨즈가



'비한류형' 이다.

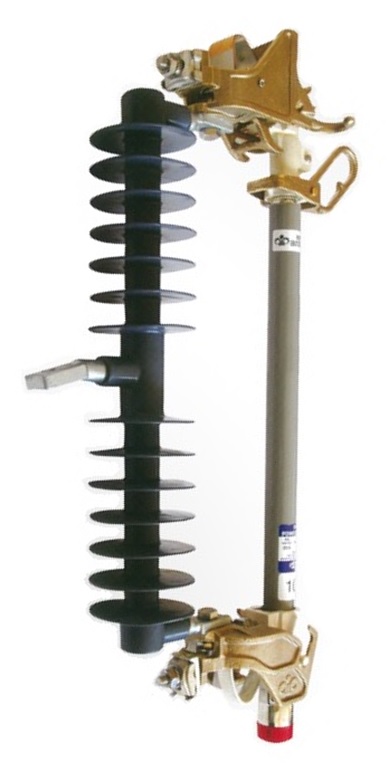

비한류형 PF 사진출처 : 제조사

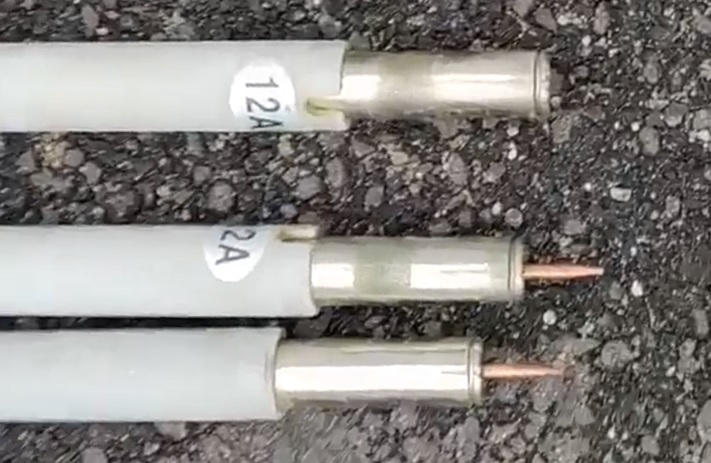

한류형 퓨즈 : 사진출처 본인

간이수전설비의 설명임으로



간이수전설비에서 많이 사용하는



비한류형 PF를 주로 설명해보자







한류형퓨즈사진은 퓨즈가 동작하여 적색핀이 튀어나온 사진인데



비한류형PF도 동작시 동작핀이 튀어나오게 된다.





변압기 소손으로 두개의 비한류형 PF가 동작하여 동작핀이 튀어나와 있다.





비한류형 퓨즈는 동작시 하부에 적색캡이 튀어나가는 경우가 많이 있다.





까맣게 그을린듯한 자국이 보인다.



허나 동작했다고 반드시 적색캡이 없어지는것이 아니고



정상의 퓨즈의 경우에도 적색캡이 떨어진 경우를 종종 현장에서 보곤하니



적색캡의 유무로 PF의 상태를 결정하면 안된다.



동작한 파워퓨즈는 교체를 하여야 하는데



그 방법은 글이 아닌 영상으로 확인해 보자.





https://youtu.be/JICCUFTijy8
